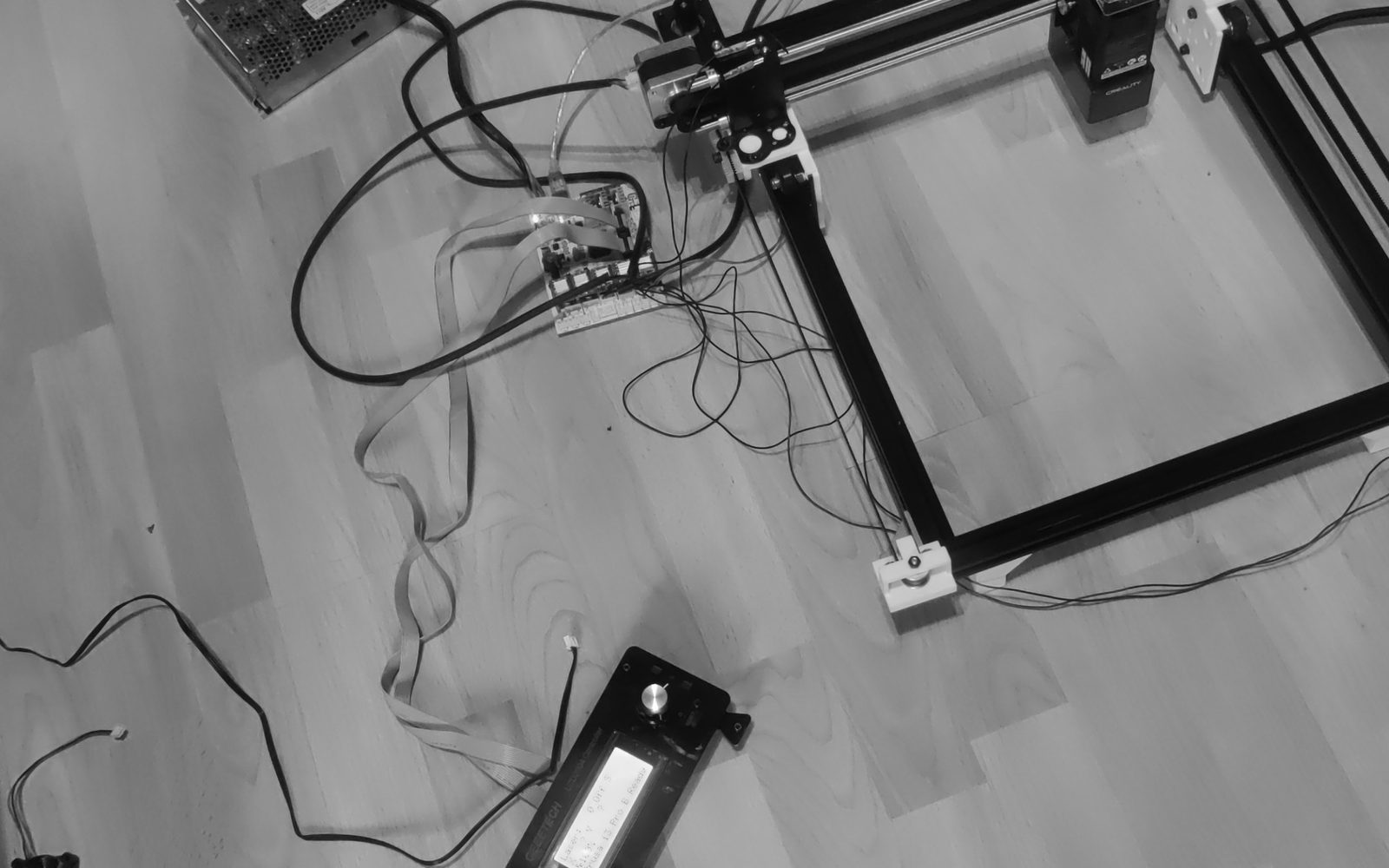

Laserkaiverrin vanhasta 3D-tulostimesta

Vanha Geeetech i3 ei enää ollut kelvollinen tulostin. Rungossa, askelmoottoreissa ja liikeakseleissa ei kuitenkaan ollut mitään vikaa — ne tekevät täsmälleen sitä mitä laserkaiverrin tarvitsee: liikuttavat pistettä tarkasti XY-tasossa.

Tulostimessa ja kaivertimessa on lopulta sama ongelma ratkaistavana. Vain työkalu pään päässä vaihtuu.

Mitä vaihtui

Laser. Crealityn laserpää tulostuspään tilalle.

Jännite. Laser haluaa 24 V, tulostimen elektroniikka pyöri 12 V:lla. Väliin step-up-muuntimet nostamaan 12 V → 24 V, jolloin alkuperäistä virtalähdettä ei tarvinnut vaihtaa.

Mekaniikka. Metalliosat kiinnitykseen tilattiin Amazonista, ja loput sovitepalat suunnittelin ja tulostin itse. Siinä on pieni kehäpäätelmä joka miellyttää: viimeinen työ jonka tulostin teki, oli tulostaa osat omaan muunnokseensa.

Miksi näin

Toimivan koneen heittäminen pois siksi että sen alkuperäinen käyttötarkoitus loppui, on huono syy. Rungossa oli jäljellä juuri se osa joka on kallein ja hankalin tehdä itse — jäykkä kehikko ja tarkka liike. Se mikä puuttui, oli halpaa ja tilattavissa.

Nyt se kaivertaa.
